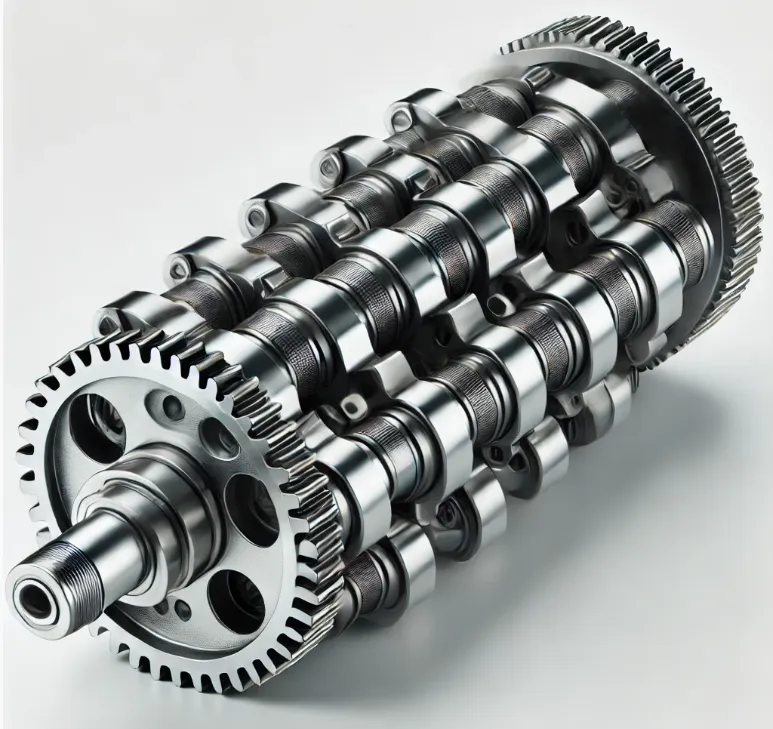

Nockenwelle: Das Herz der Ventilsteuerung im Verbrennungsmotor

Die Nockenwelle, auch bekannt als Camshaft, ist eines der wichtigsten Bauteile in einem Verbrennungsmotor. Sie spielt eine zentrale Rolle bei der Steuerung des Ein- und Auslasses von Gasen in den Zylindern. In diesem Artikel werfen wir einen genauen Blick auf die Funktion, die Bauweise und die Bedeutung der Nockenwelle in modernen und klassischen Motoren.

Grundlegende Funktion der Nockenwelle

Die Hauptaufgabe der Nockenwelle ist die Steuerung der Ventile. Sie sorgt dafür, dass:

1. Einlassventile rechtzeitig öffnen und schließen, um Luft oder das Luft-Kraftstoff-Gemisch in den Zylinder zu lassen.

2. Auslassventile geöffnet werden, damit die verbrannten Abgase entweichen können.

Die Nockenwelle synchronisiert diese Ventilbewegungen mit der Bewegung der Kolben im Motor. Dies ist entscheidend, da jede falsche Abstimmung die Motorleistung beeinträchtigen oder sogar zu schweren Schäden führen kann.

Wie funktioniert die Nockenwelle?

Die Nockenwelle dreht sich synchron zur Kurbelwelle. Diese Synchronisation wird in den meisten Motoren durch einen Zahnriemen, eine Steuerkette oder Zahnräder erreicht. Jeder Nocken auf der Welle ist speziell geformt, um:

• Das Ventil zu einem bestimmten Zeitpunkt zu öffnen.

• Die Dauer und den Hub (wie weit das Ventil sich öffnet) zu steuern.

Die Position und Form der Nocken wird mit größter Präzision entworfen, um den Verbrennungsprozess zu optimieren.

Arten der Nockenwellenanordnung

1. OHV (Overhead Valve):

   • Die Nockenwelle befindet sich im Motorblock.

   • Die Bewegung der Nocken wird über Stößelstangen und Kipphebel übertragen.

   • Diese Bauweise wird vor allem in älteren oder kleineren Motoren verwendet.

2. OHC (Overhead Camshaft):

   • Die Nockenwelle ist oben im Zylinderkopf montiert.

   • Es gibt zwei Unterarten:

     • SOHC (Single Overhead Camshaft): Eine Nockenwelle steuert sowohl Ein- als auch Auslassventile.

     • DOHC (Double Overhead Camshaft): Zwei Nockenwellen steuern Ein- und Auslassventile separat. Dies ermöglicht höhere Drehzahlen und bessere Leistung.

Moderne Technologien: Variable Nockenwellensteuerung

Moderne Motoren verwenden Systeme zur variablen Steuerung der Nockenwelle, wie:

• VVT (Variable Valve Timing):

  • Durch Änderung des Winkels der Nockenwelle im Betrieb kann der Motor bei verschiedenen Drehzahlen optimiert werden.

• VANOS (BMW) oder VTEC (Honda):

  • Diese Systeme passen nicht nur das Timing, sondern auch den Ventilhub an, um die Effizienz und Leistung zu steigern.

Solche Technologien sorgen für eine bessere Kraftstoffeffizienz, höhere Leistung und geringere Emissionen.

Materialien und Konstruktion

Nockenwellen müssen hohen Belastungen und Temperaturen standhalten. Sie werden meist aus folgenden Materialien gefertigt:

1. Gusseisen:

   • Kostengünstig und langlebig, wird oft in Serienmotoren eingesetzt.

2. Vergütungsstahl:

   • Härter und fester, bevorzugt bei Hochleistungsmotoren.

3. Schmiedestahl:

   • Besonders für Motorsport und hochdrehende Motoren geeignet.

Die Oberfläche der Nocken wird oft gehärtet, um den Verschleiß durch ständigen Kontakt mit den Ventiltriebselementen zu minimieren.

Herausforderungen und Wartung

Probleme mit der Nockenwelle können schwerwiegende Auswirkungen haben. Hier sind einige häufige Herausforderungen:

1. Verschleiß:

   • Ungenügende Schmierung kann dazu führen, dass die Nocken und Ventile beschädigt werden.

2. Falsches Timing:

   • Ein gerissener Zahnriemen oder eine gelöste Steuerkette kann das Timing der Nockenwelle beeinträchtigen und Motorschäden verursachen.

Regelmäßige Wartung des Ventiltriebs und der Steuerungselemente ist entscheidend, um solche Probleme zu vermeiden.

Zusammenfassung

Die Nockenwelle ist ein unverzichtbares Bauteil im Verbrennungsmotor. Von der Ventilsteuerung bis hin zu modernen Technologien wie variabler Nockenwellensteuerung spielt sie eine entscheidende Rolle bei der Leistung und Effizienz eines Motors. Mit der richtigen Wartung und einem Verständnis ihrer Funktion kann sie über die gesamte Lebensdauer des Motors hinweg zuverlässig arbeiten.
